HS-G型旋转接头                                                  HS-GF型旋转接头

使用条件：
转速：n≤1000r/min
温度：t≤100℃
压力：≤10bar
介质：水、空气、盐水、液压油

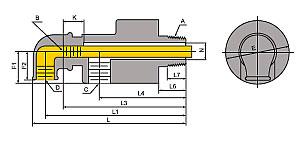

          HS-G型旋转接头结构图                                                         HS-G型旋转接头结构图

①.弯头 ②.锁紧螺母 ③.弹簧 ④.壳体 ⑤.弹簧垫 ⑥.平胶垫 ⑦.辅助密封圈 ⑧.密封环 ⑨.轴用挡圈 ⑩.轴承 ⑾.孔用挡圈 ⑿.空心轴 ⒀.内管

HS-G双向流通内管固定式——螺纹连接

        HS-GF型旋转接头结构图                                                                       HS-GF型旋转接头结构图

①.弯头 ②.锁紧螺母 ③.弹簧 ④.壳体 ⑤.弹簧垫 ⑥.平胶垫 ⑦.辅助密封圈 ⑧.密封环 ⑨.轴用挡圈 ⑩.轴承 ⑾.孔用挡圈 ⑿.空心轴 ⒀.半分环法兰 ⒁.内管

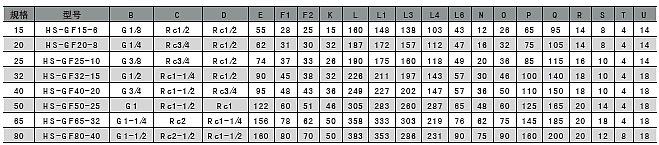

HS-GF双向流通内管固定式——半分环法兰连接

结构特点：
空心轴通过螺纹或法兰直接与辊筒相连，为主要的旋转部件，密封结构综合了Q型（内装式密封）和D型旋转接头（滚动轴承支承）结构的特点，并采用了平衡式密封设计，使工作压力对密封环两端产生的压力几平相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命，滚动轴承对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小，重量轻，因此可适用于较高转速条件下。另外，壳体上设有察孔，通过它可观察密封的泄漏情况和磨损情况。
使用参数：
较高转速：1000RPM
较高温度：100℃
较高压力：1.0MPa
适用价质：水、盐水、空气等。
注意：随转速、温度、压力的不同，使用好 值也不同。在特殊条件下，请与我司联系。
