QS-G型高温导热油专用旋转接头                 QS-GF型高温导热油专用旋转接头

适用范围：
较高转速：100RPM
较高温度：343℃
较高压力：1.8MPa
适用介质：导热油

      QS-G型高温导热油专用旋转接头结构图                             QS-G型高温导热油专用旋转接头结构图

①.弯头 ②.壳体 ③.弹簧 ④.无油轴承 ⑤.外管体 ⑥.球面 密封环 ⑦.密封垫 ⑧.底盖 ⑨.螺栓 ⑩.前导向环 ⑾.内管

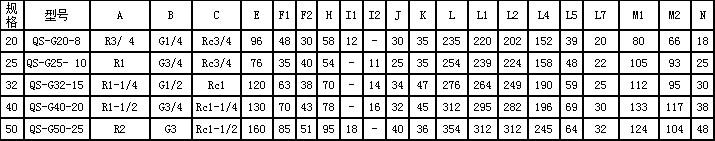

QS-G型高温导热油专用旋转接头规格表

        QS-GF型高温导热油专用旋转接头结构图                                 QS-GF型高温导热油专用旋转接头结构图

①.弯头 ②.壳体 ③.弹簧 ④.无油轴承 ⑤.外管体 ⑥.球面 密封环 ⑦.密封垫 ⑧.底盖 ⑨.螺栓 ⑩.前导向环 ⑾.内管 ⑿.半分环法兰

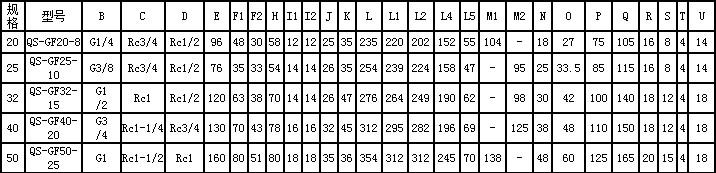

QS-GF型高温导热油专用旋转接头规格表

产品介绍
QS-G/QS-GF型高温导热油专用旋转接头是一种将高温流体介质从静态系统输入到动态旋转系统的过渡连接密封装置。

产品特点：
导热油旋转接头采用平衡式端面密封，使密封环两端产生的压力几乎相等，从而有效地降低了密封载荷对密封面的磨损，在不锈钢轴头镶嵌南韩进口高分子碳化硅环 与密封环摩擦密封，摩擦系数低，密封效果好。解决了不锈钢轴头易腐蚀及不耐高温问题。达到世界靠前水平。空心轴加长及轴承间隔，拆装更方便。且转速快、稳定 性强，延长了使用寿命。辅助密封采用日本进口硅橡胶及氟橡胶。确保高温下密封件不软化。密封环使用高密度石墨浸渍后加工而成。使用特殊处理过耐高温不锈钢弹 簧。具有稳定性强、转速快、使用寿命长、安装方便等特点。

密封结构
导热油旋转接头壳体采用灰铸铁※球墨铸铁※钢件做壳体，低温油高速设备普遍采用合金铜材做壳体，转轴使用45#钢※不锈钢做密封连接件，密封辅助环则使用石墨※ 柔性石墨做填料平衡密封辅助。

使用领域
广泛应用于 合成革 PVC 超纤革 贴合设备 塑料压延 密炼机 液压设备 涂层机械 造纸机械 包装机械 化工 橡胶机械 纺织 印染 玻璃 淀粉 石油 医药 洗涤 烟草 干燥 电力 食品机械等使用高温油或蒸汽的设备。
